Pregled produktnih skupin, tehničnih lastnosti in področij uporabe.
Vloga konektorjev EPIC v industrijskih sistemih
Vsak stroj v industrijskem obratu, krmilna omara in proizvodna linija, je odvisna od povezav, na katere večina inženirjev pomisli šele, ko odpovejo. Podjetje LAPP, specialist za kable in povezljivost s sedežem v Stutgartu, sicer bolj znano po kablih ÖLFLEX in ETHERLINE, to težavo naslavlja z znamko EPIC, namenjeno industrijskim konektorjem. EPIC ni en sam izdelek, temveč arhitektura: usklajena družina ohišij, vložkov in kontaktov, ki zajema pravokotne večpolne konektorje, okrogle konektorje za pogonsko tehniko, ojačane podatkovne konektorje za industrijski Ethernet, vremensko odporne sončne konektorje za fotovoltaične nize ter konektorje Npa pin-and-sleeve za močnostne industrijske tokove.
Kar EPIC loči od običajnega kataloga posameznih delov, je modularna logika: ohišje iz serije EPIC H ali EPIC ULTRA sprejme vrsto medsebojno zamenljivih vložkov, ti pa vrsto različnih kontaktov, tako da je isto mehansko ohišje mogoče konfigurirati za napajanje, signal ali kombinacijo obojega. To projektantom omogoča standardizacijo cele strojne platforme na eno družino konektorjev, kar poenostavi nabavo, zalogo rezervnih delov in usposabljanje vzdrževalcev. Inženir lahko ohišje, vložek in kontakte izbere ločeno s pomočjo konfiguratorja ali pa izbere vnaprej sestavljen komplet EPIC Kit z eno samo številko za naročanje.
Nabor EPIC temelji na priznanih razredih zaščite (običajno IP65, IP67, IP68), širokem temperaturnem razponu
(tipično −40 °C do +125 °C) ter skladnost s standardi IEC, UL in CSA, zato se pojavlja v panogah od obdelovalnih strojev, pakiranja in transporta do obnovljivih virov energije, železnice, čiščenja vode in zahtevne zunanje infrastrukture.
Pregled skupin konektorjev

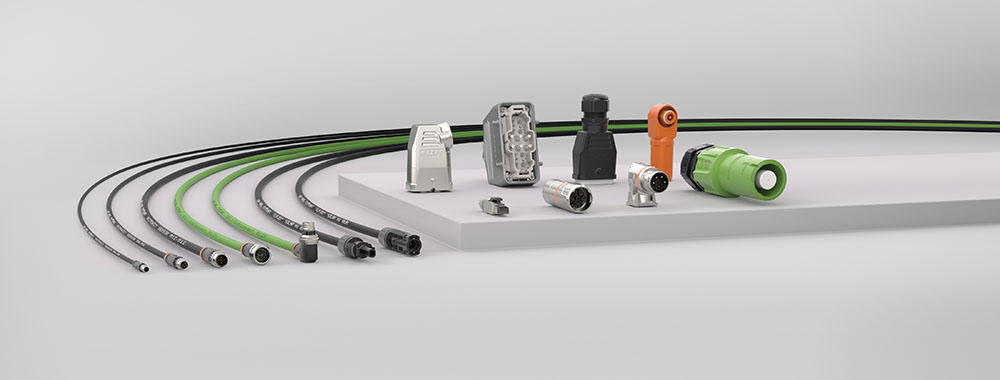

Pet skupin EPIC ni med seboj nepovezanih linij izdelkov, temveč pet fizičnih geometrij, zasnovanih za pet različnih inženirskih problemov. V praksi en stroj pogosto uporablja več skupin hkrati.
Pravokotni konektorji so delovni konj strojništva: na enem mehanskem vmesniku ločijo velik snop vodnikov, senzorjev in vlaken, s tri- do prek šestdesetpolnimi vložki, ki na enem konektorskem obrazu združujejo napajanje, signal in podatke.
Okrogli konektorji, v velikostih M12, M17, M23 (LS1), M40 (LS1,5) in M58 (LS3), rešujejo rotacijsko simetričen vmesnik za motorje, servo pogone in senzorje.
Podatkovni konektorji (EPIC DATA, vmesnika RJ45 in M12) prenašajo filozofijo utrjevanja na strukturirano ožičenje z razbremenilnikom natezne sile, zaščitnim opletom in ohišji IP, ob ohranjeni skladnosti od Cat.5e do Cat.8.1, ključni za gigabitni industrijski Ethernet.
Solarni konektorji (EPIC SOLAR) naslavljajo zunanjo vgradnjo, UV-izpostavljenost in 25- do 30-letno življenjsko dobo fotovoltaičnih nizov brez potrebe po vzdrževanju, temelječ na 4-milimetrskem standardu MC4, z napetostmi do 1500 V DC.
Energetski konektorji (pin-and-sleeve), skladni z IEC 60309 ter v Severni Ameriki z UL 1682/1686 in CSA C22.2, pokrivajo čiste tokovodne povezave za napajanje strojev, mobilno opremo in gradbišča, s fizičnim kodiranjem, ki preprečuje spajanje nezdružljivih napetosti ali faz.
Skupaj vseh pet skupin LAPP-u omogoča, da EPIC pozicionira kot rešitev enega dobavitelja za skoraj vsako povezavo, ki jo stroj potrebuje zunaj samega kabla, kar poenostavi tudi tehnično dokumentacijo: en sam nabor odobrenih dobaviteljskih risb, en inventar orodij za stiskanje in privijanje ter en katalog rezervnih delov.
Skupine se različno odražajo tudi v nabavnih odločitvah. Pravokotne, okrogle in solarne konektorje pogosto kupujejo kot komponente in jih sestavljajo v lastni režiji. Podatkovne konektorje pa pogosteje kupujejo kot dokončane, vnaprej zaključene izdelke, saj so zahteve za sestavo prezahtevne za delo na terenu.

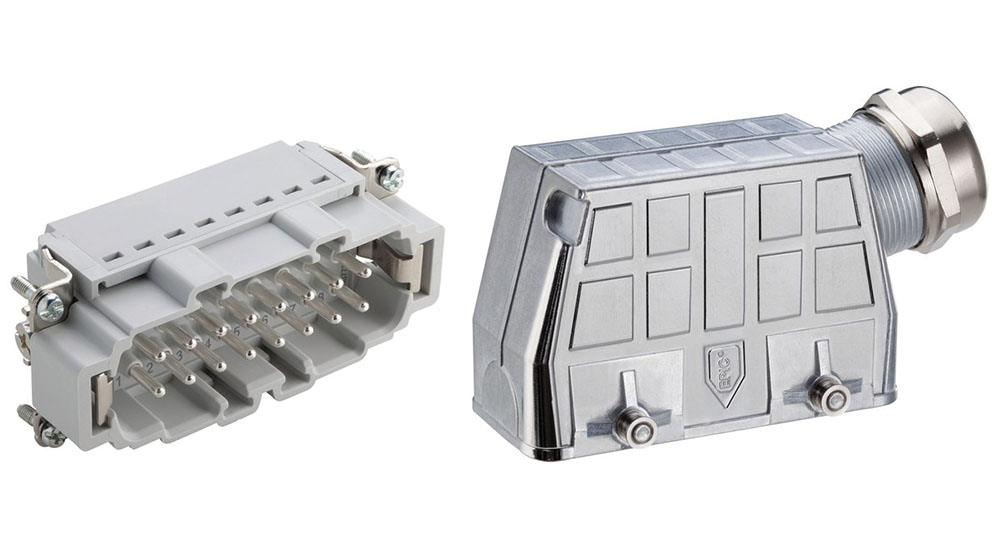

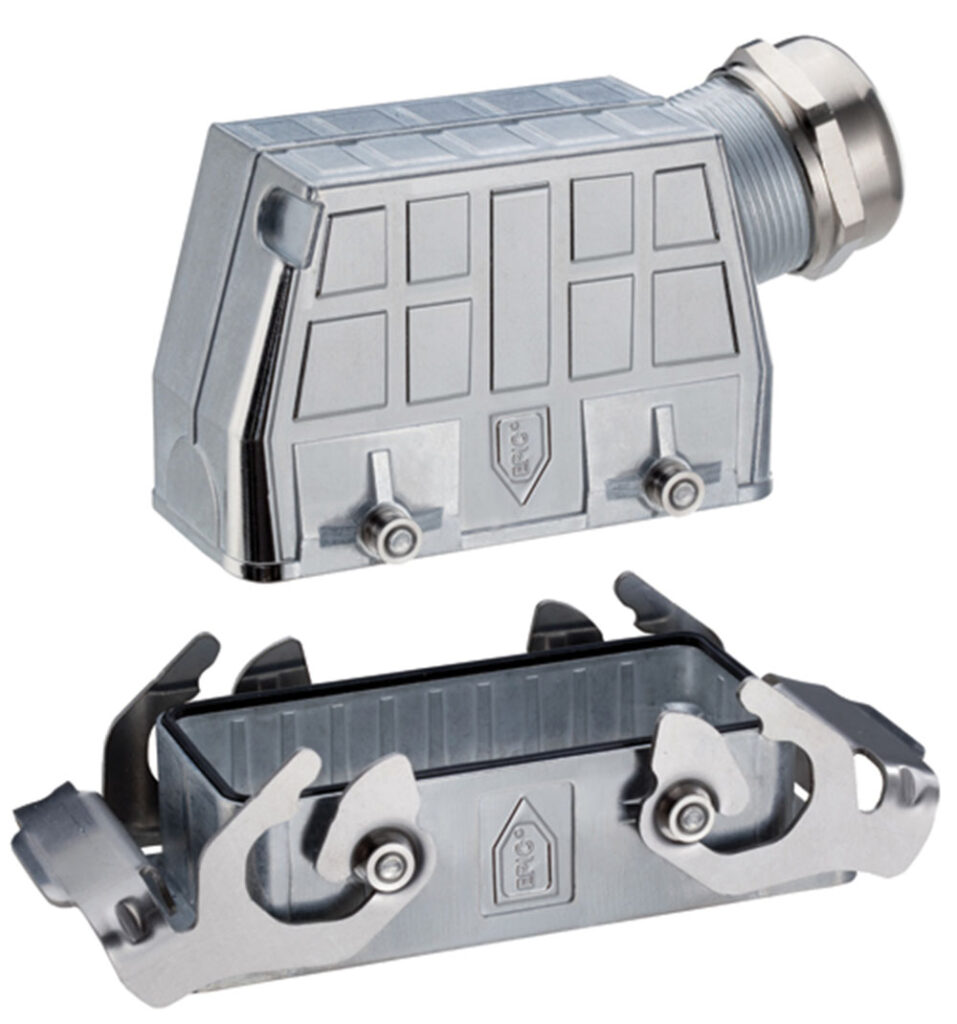

Pravokotni konektorji EPIC so najbolj prilagodljiva in najpogosteje specificirana skupina, saj se prodajajo kot sistem komponent. Projektant ločeno izbere ohišje, vložek in kontakte, kar omogoča rekonfiguracijo iste družine od 3-polnega napajalnega priključka do 64-polnega mešanega vmesnika za napajanje in signal.
LAPP pravokotna ohišja deli na dva razreda: EPIC Standard za konvencionalne aplikacije in EPIC ULTRA, zgrajen okoli patentirane tehnologije sestave Push-In, ki ne potrebuje orodja in pospeši montažo, zmanjša tveganje napačnega stiskanja ter ponuja boljšo EMC-zaščito in odpornost proti koroziji. Klasični vložki s fiksnim številom polov spadajo pod oznako EPIC H: serija H-A pokriva manjše število polov in višji tok (npr. 1+PE, 2polne izvedbe), serija H-B pa višje število polov za signal in krmiljenje, pri čemer je H-BE 24 (24 signalnih kontaktov plus ozemljitev) ena najpogosteje specificiranih konfiguracij. Vsi so certificirani po IEC, UL in CSA.
Za tiste, ki se želijo izogniti ločenemu naročanju komponent, LAPP ponuja komplete EPIC Rectangular Kits, na primer EPIC ULTRA KIT H-B 24 združuje vložek, EMC-pokrov in kabelsko uvodnico SKINTOP v eno postavko za naročanje (500 V IEC / 600 V UL-CSA, ~16 A/13 A, 24+PE kontaktov).

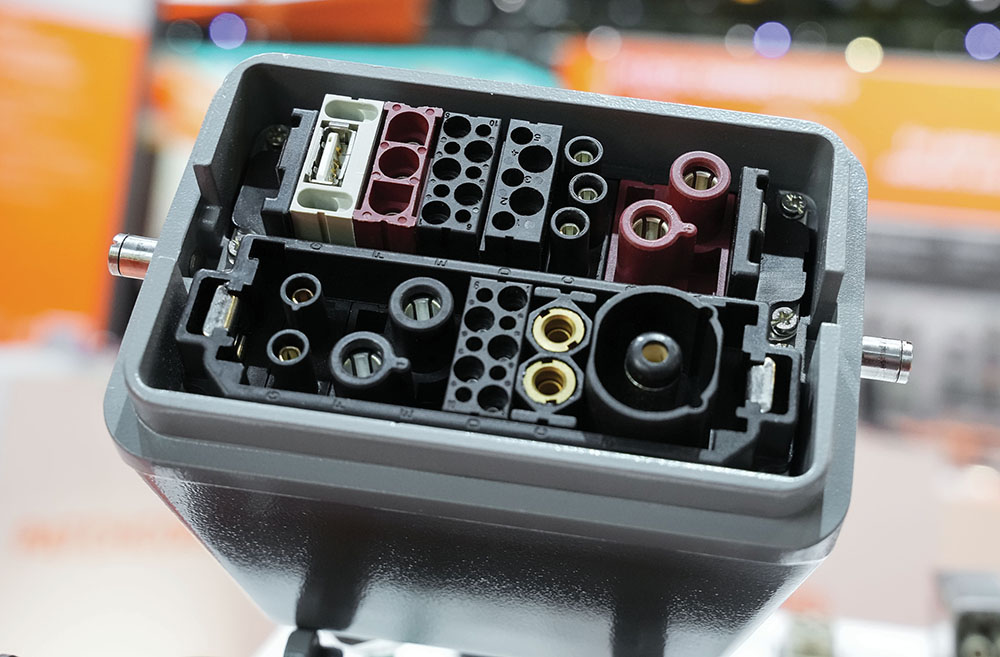

Kjer je treba na enem konektorskem obrazu združiti napajanje, signal, podatke in včasih pnevmatske ali optične povezave, LAPP ponuja modularna sistema EPIC MC (moduli) in EPIC MH (platforma za montažo na ohišje), ki omogočata poljubno kombiniranje modulov znotraj skupnega okvirja, izbrana rešitev za velike obdelovalne stroje, robotske celice in module transportnih linij.
Področja uporabe: ločevanje med stroji ali med strojem in omaro; modularne proizvodne linije in oprema za pakiranje (EPIC MH/MC); prehodi skozi krmilno omaro s kompleti ULTRA KIT; zunanji spoji v zahtevnih okoljih; naknadna nadgradnja in vzdrževanje, kjer naročanje na ravni komponent omogoča zamenjavo le poškodovanega vložka.
Okrogli konektorji

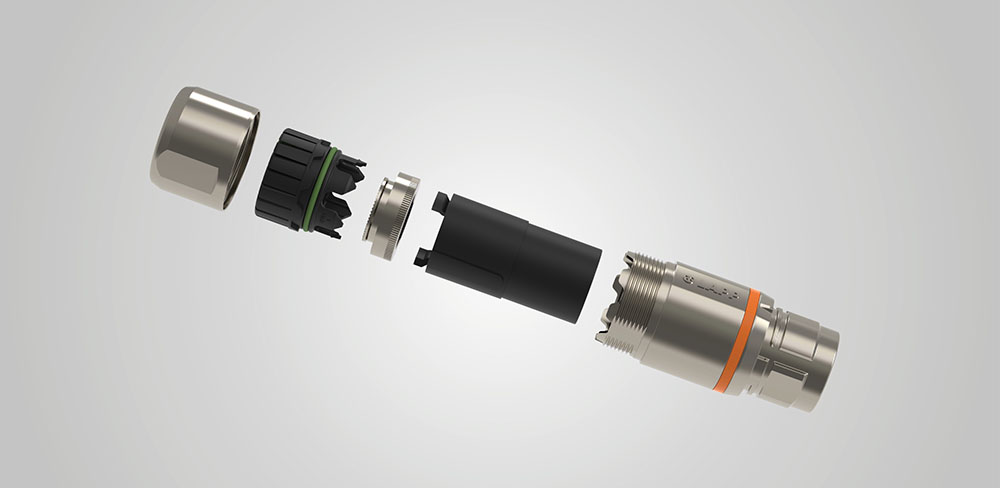

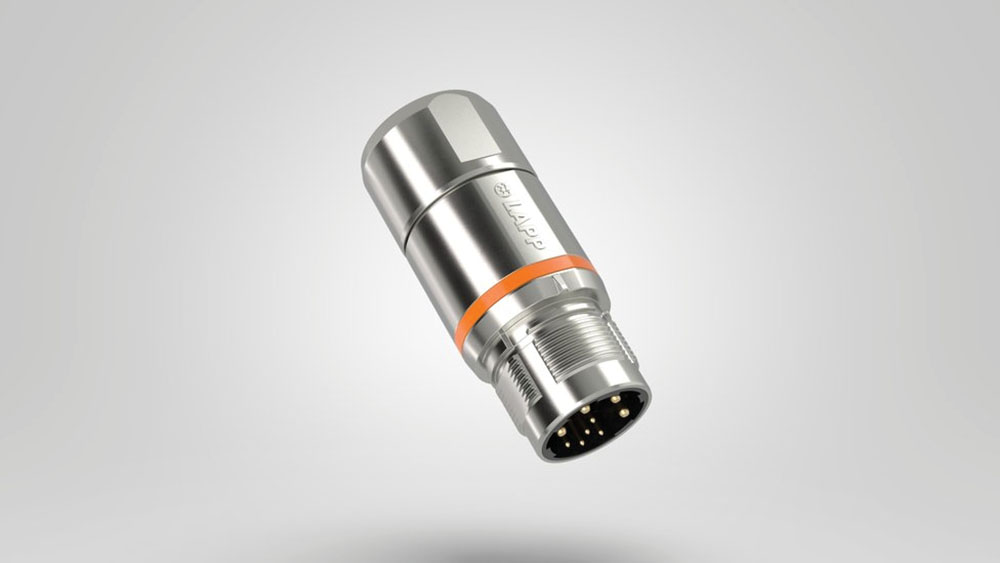

Okrogli konektorji rešujejo drugačen geometrijski problem: rotacijsko simetričen, radialno kompakten vmesnik za motorje, pogone in senzorje. LAPP-ova ponudba je razdeljena na EPIC SIGNAL (signal ter kombinirana napajanje/signal) in EPIC POWER (napajanje), organizirana po premeru ohišja: M12 in M17 za kompaktne signalne aplikacije, M23 za servo motorje, M40 za servo aplikacije z višjim tokom, M58 za največje povezave.
Paleta EPIC SIGNAL (okrogli konektorji) je zasnovana za servo motorje, na voljo v različnih konfiguracijah, ki odražajo tipično servo ožičenje, z več izvedbami ohišja in vgrajeno terminacijo EMC-opleta. Vzporedna linija M23 je optimizirana za prenos signala s pozlačenimi kontakti in tremi kodirnimi razporeditvami, ki preprečujejo napačno spajanje.
Področja uporabe: servo motorji in pogoni; senzorji in aktuatorji na strojnih ogrodjih; merilna in krmilna instrumentacija; terenske naprave industrijskega Etherneta.
Podatkovni konektorji
Ker so se tovarniška omrežja preusmerila od Fieldbus sistemov k standardnemu industrijskemu Ethernetu, so se morali spremeniti tudi konektorji za omrežje. Pisarniški RJ45 ni zasnovan za vibracije, velika temperaturna nihanja ali olje, zato LAPP-ova paleta EPIC DATA RJ45 in M12 vmesnikov z razbremenilnikom natezne sile, opletom in ohišji z višjo IP zaščito pokrije potrebe po omrežnih konektorjih v industrijske okolju.

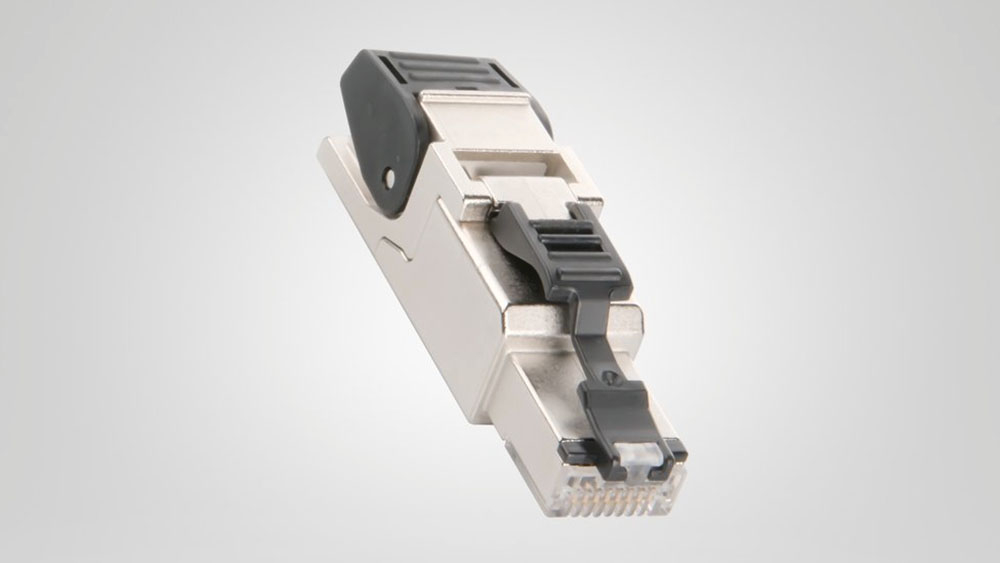

Vodilni konektor EPIC DATA RJ45 je na voljo od Cat.5e do izvedbe Cat.8.1 (do 2000 MHz, Ethernet do 40GBase-T po IEEE 802.3bq), skladen tudi s Cat.6A po ISO/IEC 11801, v več fizičnih izvedbah (ravni ali koten kabelski izhod), s terminacijo IDC in barvnim kodiranjem po PROFINET ali T568A/T568B. Tovarniško montiran modul EPIC DATA RJ45F Cat.6A se uporablja med drugim za komunikacijo med krmilnimi enotami SIEMENS SINAMICS. Konektor EPIC DATA M12-RJ45 premošča prehod med zunanjimi M12 omrežji (IP67) in notranjimi RJ45 razdelilnimi paneli, na voljo v kodiranju D ali X. Paleta EPIC DATA pokriva tudi starejše fieldbus vmesnike PROFIBUS DP v obliki Sub-D, s preklopljivimi zaključnimi upori in diagnostičnimi vmesniki.
Področja uporabe: industrijski Ethernet; avtomatizacija in robotika; strojni vid in senzorika; pametna infrastruktura.
Sončni konektorji

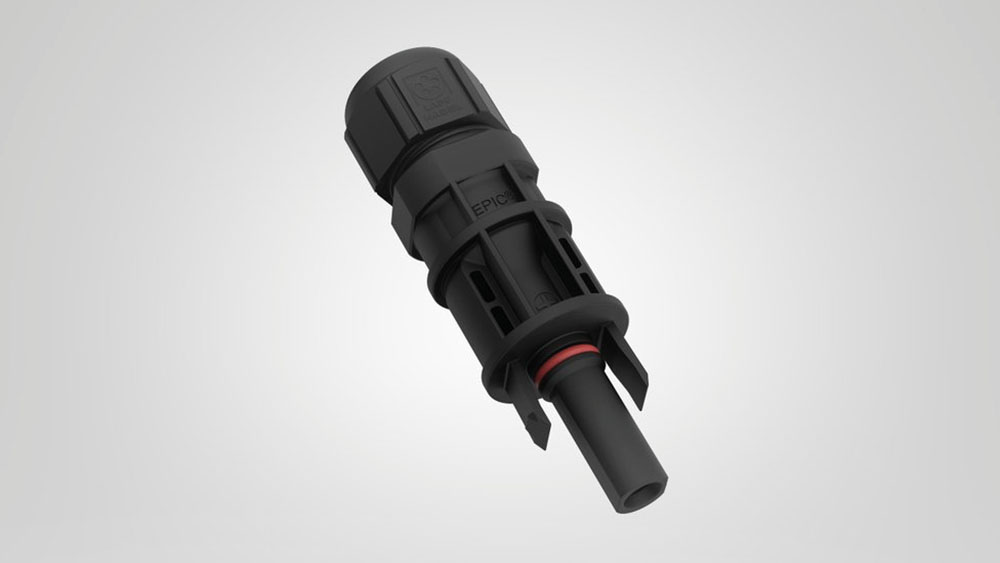

LAPP EPIC® SOLAR so profesionalni industrijski konektorji, zasnovani za varno, zanesljivo in dolgotrajno povezovanje enosmernih (DC) tokokrogov v fotonapetostnih sistemih. Ti robustni priključki so nepogrešljivi povsod, kjer je potreben prenos visoke energije pri napetostih do 1500 V na stanovanjske strešne instalacije, komercialne objekte ter velike prostostoječe sončne elektrarne.
Ključna prednost serije Solar je maksimalna vremenska odpornost in varnost. Sistem uporablja visokokakovostno plastiko, ki je odporna na UV-žarke, ozon in ekstremne temperaturne spremembe, kar zagotavlja desetletja nemotenega delovanja na prostem. Dodatno varnost zagotavlja vgrajen zaskočni mehanizem (dvojne zaskočne kljukice), ki preprečuje nenamerno prekinitev kontakta pod obremenitvijo, ter visoka stopnja zaščite IP68, ki omogoča popolno vodotesnost in zaščito pred prahom v najtežjih okoljih.
Konektorji so prilagojeni zahtevnemu terenskemu delu, saj sodobna generacija (kot je Solar 4 GEN2) ponuja nizek kontaktni upor za minimalne izgube proizvedene električne energije. Na voljo so v priročnih izvedbah za vgradnjo v ohišja naprav ali kot klasični kabelski spoji, pri čemer proizvajalec stavi na visoko prevoden stiskalni (krimp) priklop za kable s presekom do 10 mm². LAPP s to serijo uspešno združuje nemško inženirsko natančnost in praktično uporabnost, kar monterjem omogoča hitro, varno in standardizirano ožičenje celotnega solarnega sistema.
Področja uporabe: fotonapetostni moduli; razsmerniki; združevalne omarice; otočni sistemi.
Energetski konektorji
LAPP EPIC® POWERLOCK so vrhunski enopolni industrijski konektorji, zasnovani za varno, zanesljivo in hitro povezovanje sistemov z izjemno visokimi električnimi obremenitvami. Ti robustni priključki so nepogrešljivi povsod, kjer je potreben prenos visokih tokov do 400 A ali celo 660 A, kar vključuje napajanje večjih javnih prireditev, gradbišč, generatorjev ter začasnih industrijskih postrojenj.
Ključna prednost serije Powerlock je maksimalna varnost pri delu. Sistem uporablja strogo barvno in mehansko kodiranje posameznih faz (L1, L2, L3), nevtralnega vodnika (N) in ozemljitve (PE). To pomeni, da je fizično nemogoče napačno povezati kable ali zamenjati faze, kar ščiti opremo in upravljavce pred nevarnimi kratkimi stiki. Dodatno varnost zagotavlja vgrajen mehanizem za zaklepanje, ki preprečuje nenamerno prekinitev kontakta med delovanjem, ter visoka stopnja zaščite IP67, ki omogoča uporabo v najtežjih vremenskih razmerah, dežju in prašnih okoljih.
Konektorji so prilagojeni zahtevnemu terenskemu delu, saj so izjemno odporni na udarce, UV-žarke in druge mehanske obremenitve. Na voljo so v priročnih izvedbah za montažo na ohišja naprav ali kot klasični kabelski spoji, pri čemer proizvajalec omogoča izbiro med dvema glavnima načinoma vezave. Uporabniki lahko izberejo vijačni priklop za hitro in enostavno montažo neposredno na terenu ali pa stiskalni (krimp) priklop, ki je idealen za trajne, stabilne in visoko prevodne industrijske spoje. LAPP s to serijo uspešno združuje nemško inženirsko natančnost in praktično uporabnost, kar profesionalnim uporabnikom zagotavlja popolnoma nemoteno, varno in učinkovito oskrbo z energijo tudi v najbolj kritičnih ter izrednih situacijah.
Področja uporabe: gradbišča in industrija; težka strojna oprema; prireditve in odri.
Zaključek: Zakaj konektorji EPIC ostajajo sistemska izbira pri projektiranju
Skozi vseh pet produktnih skupin se dosledno uresničuje enotna zasnovna metodologija: fizikalna ločitev funkcije mehanskega vmesnika od funkcije galvanskega kontakta. LAPP namesto kompromisnih univerzalnih priključkov implementira namenske, s standardi usklajene komponente, ki inženirjem omogočajo visoko stopnjo modularne konfiguracije.
Praktični izkaz te konsistentne arhitekture se odraža v treh ključnih inženirskih metrikah: konsolidaciji komponent v nabavni specifikaciji (BOM), deterministični zanesljivosti spojev na terenu (odpornost na vibracije, IP-zaščita) ter širokem regulativnem dosegu z ustreznimi mednarodnimi certifikati (UL, IEC, VDE) za globalno skladnost sistemov.
