Enoosni krmilnik servo pogonov SV660F podjetja Inovance združuje visoko zmogljivost, kompaktno zasnovo in enostavno integracijo v industrijska okolja.
Enostavna namestitev ter intuitivno uglaševanje zagotavljata hiter zagon in zanesljivo delovanje tudi v najzahtevnejših aplikacijah.
Ključne prednosti servo pogona SV660F
Krmilnik servo pogonov SV660F združuje več naprednih funkcij, ki zagotavljajo visoko dinamiko, natančnost in zanesljivo delovanje v zahtevnih industrijskih aplikacijah:
PROFINET komunikacija za sinhronizirano gibanje;
SV660F podpira PROFINET RT s cikličnimi časi do 1 ms. Opcijsko je na voljo podpora za PROFINET IRT, ki omogoča sinhronizirano krmiljenje gibanja s cikličnimi časi do 500 µs v visokozmogljivih aplikacijah.
Ta servo pogon je skladen s profilom naprave PROFIdrive in podpira razrede aplikacij AC1, AC3 in AC4, vključno s sistemom dinamične stabilnosti (Dynamic Servo Control, DSC). Podprti so PROFIdrive telegrami 1, 2, 3, 102, 105, 111 in 750.
Zelo hiter tokovni regulacijski krog;
Tokovni regulacijski krog s frekvenco 4,5 kHz servo motorju omogoča natančno sledenje gibalnim profilom z minimalno regulacijsko napako, kar skrajšuje čas umiritve in povečuje zmogljivost naprav.
Mehanske resonance učinkovito duši sočasna uporaba do štirih nastavljivih zareznih (notch) filtrov, kar omogoča stabilno delovanje sistema pri visoki zmogljivosti.

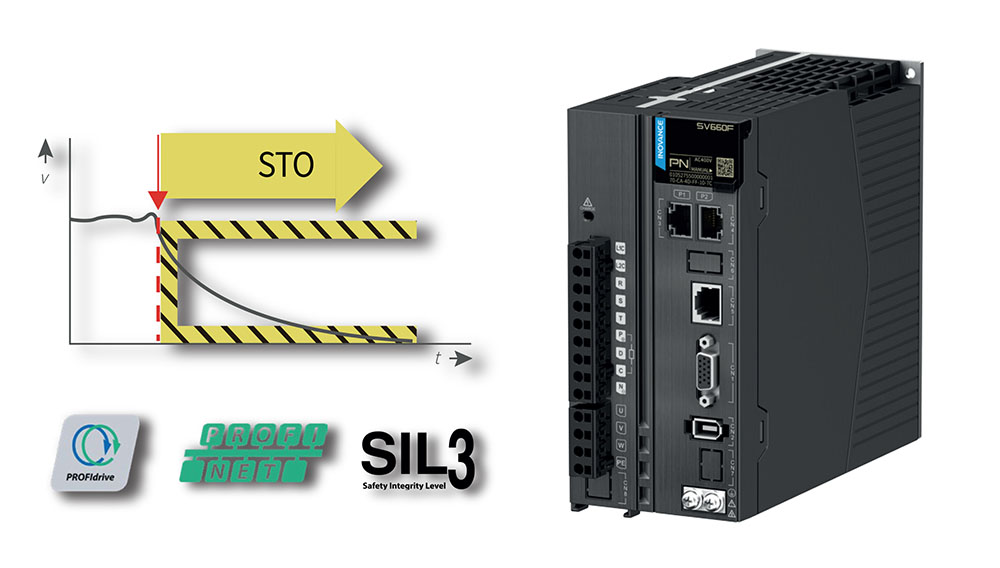

Varnostna funkcija STO (SIL3);
Servo pogon SV660F je skladen s standardom STO (SIL3) po EN/IEC 61800-5-2. Varnostna funkcija STO (“Safe Torque Off”) izklopi napajanje servo motorja in omogoča varno zaustavitev stroja brez dodatnih kontaktorjev.
Funkcija STO je vgrajena v standardni model FS, na voljo pa je tudi različica brez STO.
Enostavna namestitev in hiter zagon;
Kombinirani vtični in signalni konektorji zmanjšujejo možnost napačnega ožičenja.
Natančno uglaševanje je možno z uporabo programskih funkcij STune in ETune, ki sta namenjeni aplikacijam v katerih se vztrajnost bremena spreminja minimalno:
STune določi ojačenje na osnovi izračuna glede na nastavljeno raven togosti sistema,
ETune samodejno prilagodi optimalne parametre ojačenj servo krmilnika za doseganje najboljše zmogljivosti.
Visoka natančnost gibanja z vgrajeno varnostjo
SV660F podpira eno- in večobratni absolutni enkoder s 23-bitno ločljivostjo, kar omogoča 8.388.608 impulzov na obrat in s tem natančno povratno informacijo o položaju servo motorja. Zato ni potrebe po referenciranju stroja (homing) po vklopu napajanja.
Vgrajeno kratkostično izhodno navitje omogoča varno zaviranje v primeru zaustavitve v sili ter zanesljivo zaščito tudi ob morebitni odpovedi zavore motorja.
Robustna zasnova in inteligentna diagnostika
Ta krmilnik enoosnih servo pogonov je zasnovan za delovanje v zahtevnih industrijskih okoljih. Ločen hladilni kanal preprečuje vdor prahu, tiskana vezja s konformnim zaščitnim premazom pa so odporna na pogoje razredov 3S2 in 3C2 v skladu s standardom IEC 60721-3-3.
Obsežno shranjevanje podatkov o napakah omogoča podrobno analizo okvar, s čimer se izboljšata zanesljivost sistema in zmanjša čas izpada.
Kompaktnost in poenostavljen zagon
Na račun kompaktne zasnove in povečane gostote moči, SV660F potrebuje v povprečju 30% manj prostora v krmilni omari od prejšnje generacije pogona.
Zagon z naprednim programskim čarovnikom prek računalnika in enostavno kloniranje parametrov med več servo pogoni prek omrežja PROFINET, bistveno poenostavita nastavitev in pospešita zagon sistema.

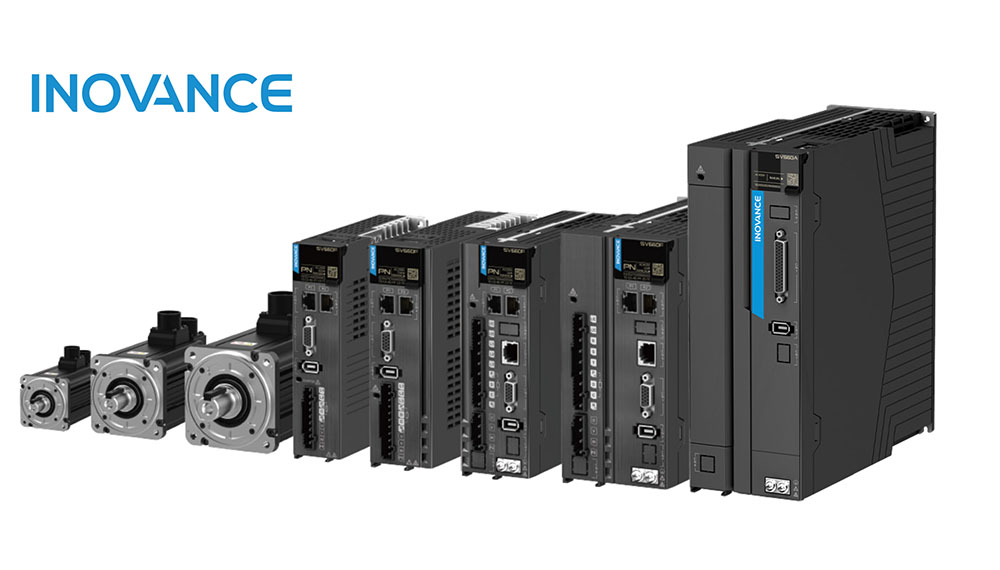

Bogata ponudba krmilnikov servo pogonov in motorjev
V portfelj krmilnikov servo pogonov Inovance so poleg SV660F vključeni tudi pulzni servo pogoni, EtherCAT servo pogoni in večosni sistemi MultiDrive.
Pokrivajo širok nabor specifikacij v razponu moči od 0,05 do 110 kW, vsi pa se odlikujejo z zanesljivostjo, visoko zmogljivostjo, naprednimi funkcionalnostmi in enostavnim zagonom.
Ponudbo pogonov dopolnjujejo servo motorji Inovance s kompaktno zasnovo, tihim delovanjem in visoko učinkovitostjo.
Skupaj omogočajo natančen, zanesljiv in dinamičen nadzor gibanja v številnih industrijskih aplikacijah.
