Učinkovito upravljanje z odpadnimi vodami zahteva tesno integracijo tehnoloških procesov čiščenja in napredne industrijske avtomatizacije.
V prispevku predstavljamo arhitekturo nadzornega sistema, ki temelji na uporabi krmilnikov in telemetrije prek GSM/GPRS modulov, kar omogoča varno in optimizirano delovanje čistilnih naprav ter dislociranih črpališč v upravljanju Komunale Novo mesto.
V kanalskem sistemu odpadnih voda obstaja vrsto črpališč, ki omogočajo transport odpadne vode od uporabnikov do čistilne naprave, kadar terena ni mogoče premostiti s pomočjo naravnega padca.
- Tehnološki procesi čiščenja odpadnih voda in obdelave blata
Čistilna naprava je kompleksen tehnološki sistem, namenjen odstranjevanju nečistih snovi iz odpadnih voda, preden se te vrnejo v naravno okolje. Proces na čistilnih napravah poteka v dveh ali treh temeljnih stopnjah:
Primarno (mehansko) čiščenje: Iz odpadne vode se izločijo grobe nečistoče, trdni delci, pesek in maščobe.
Sekundarno (biološko) čiščenje: S pomočjo mikroorganizmov (aktivno blato) se odstranjuje organski ogljik. Proces poteka v prezračevalnih bazenih v prisotnosti kisika.
Terciarno čiščenje (odstranjevanje hranil): Proces poteka v anoksičnih pogojih. S pomočjo aktivnega blata se odstranijo dušikove spojine in delno tudi fosforjeve spojine. Preostanek fosforjevih spojin se odstranjuje s pomočjo koagulanta.
Za učinkovito delovanje čistilnih naprav je potrebno redno spremljanje in analiziranje parametrov, ki jih Komunala Novo mesto izvaja v lastnem laboratoriju. Obratovalni monitoring izvaja zunanji pooblaščen izvajalec, ki pripravlja tudi letna poročila.
- Arhitektura nadzornega sistema in telemetrija
Ključna prednost tega sistema je popolna digitalizacija zajema in prenosa podatkov. Proces ne poteka ročno, temveč ga vodi avtomatiziran sistem, ki temelji na programirljivih logičnih krmilnikih.
2.1. Od senzorja do krmilnika
Na objektih so nameščeni senzorji za merjenje nivoja, pretoka, koncentracije blata, kisika, temperature, pH vrednosti itd. Te podatke zajame in obdela krmilnik ter na podlagi naprednih tehnoloških algoritmov sproži ustrezne izvršilne člene, kot so črpalke, puhala itd.
2.2. Telemetrija preko mobilnega omrežja
Za čistilne naprave in črpališča, kjer ni fiksne optične povezave, se uporablja GSM komunikacijske module. Ta oprema omogoča:
Dvosmerno komunikacijo: Prenos stanj iz terena na nadzorni sistem in pošiljanje ukazov iz nadzornega sistema na teren.
Optimiziran prenos: Podatki se pošiljajo dogodkovno (ob alarmu ali spremembi stanja) ali v cikličnih intervalih (npr. na 10 minut), kar zagotavlja ažurnost ob minimalni obremenitvi omrežja.
- Centralni nadzorni sistem
Centralni nadzorni sistem operaterjem omogoča popoln pregled nad sistemom.
3.1. Funkcionalnosti sistema:

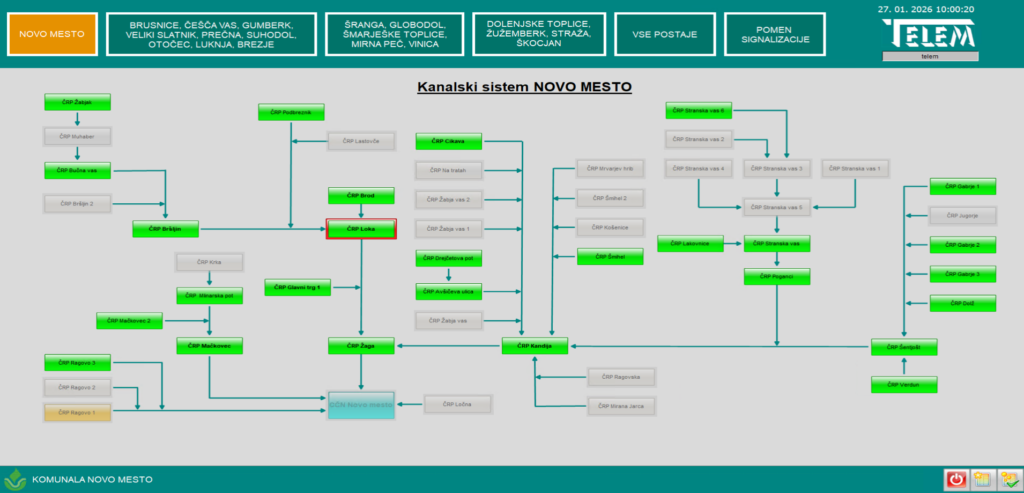

Diagnostika: Poseben zaslon kanalskega sistema prikazuje komunikacijsko povezljivost. Ta je vidna tudi na posameznem zaslonu črpališča ali čistilne naprave.
Vizualizacija: Grafični prikaz objektov v realnem času.

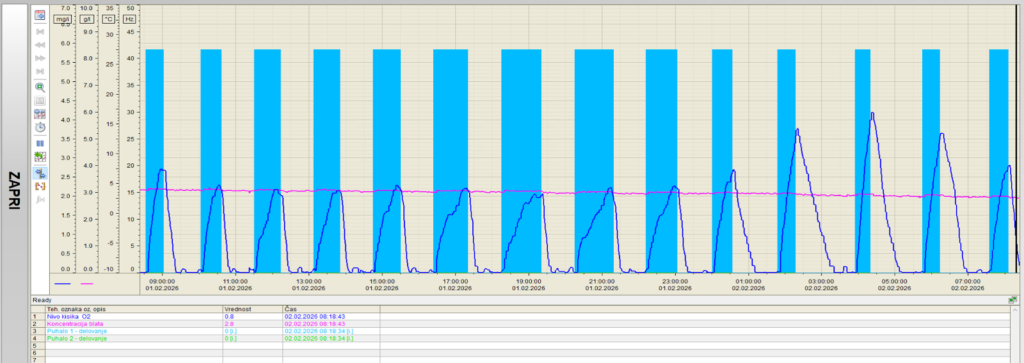

Arhiviranje in trendi: Beleženje zgodovine, kar omogoča analizo učinkovitosti.

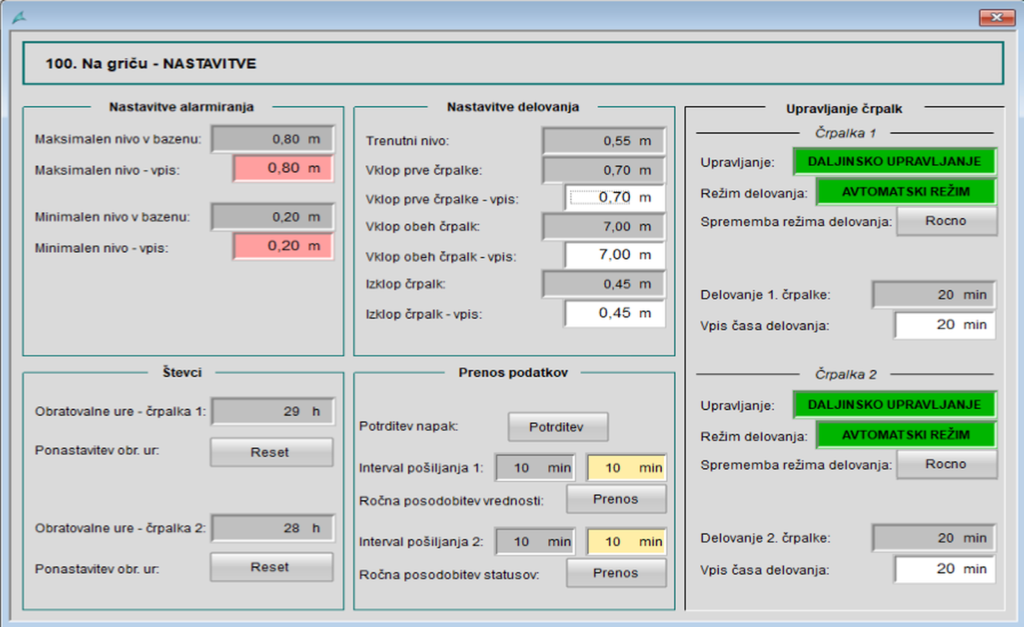

3.2. Prikaz parametrov
V sistemu ločimo med procesnimi podatki (dejansko stanje) in nastavitvenimi parametri (želene vrednosti). Operater vpiše nastavitve v nadzorni sistem, ki se prek GSM modula zapišejo v krmilnik.
3.3. Spletni dostop in oddaljeno upravljanje
Sodobna arhitektura nadzornih sistemov omogoča dostop do nadzornega sistema prek spletnega brskalnika (npr. Chrome, Edge ali Firefox). To pomeni, da operater za pregled stanja čistilne naprave ali črpališča ne potrebuje več fizične prisotnosti v nadzorni sobi, temveč lahko do podatkov dostopa kjerkoli in kadarkoli.
- Lokalno upravljanje
Poleg daljinskega nadzora je vsaka krmilna omara opremljena z operaterskim panelom. Ta omogoča upravljanje sistema neposredno na lokaciji. Služi kot primarni vmesnik za lokalno vzdrževanje in kot redundanca v primeru izpada telemetrijskih povezav, kar zagotavlja nemoteno delovanje procesa.
Če se parametri spremenijo lokalno na operaterskem panelu, se ti prav tako sinhronizirajo s podatki nadzornega sistema.
- Zaključek
Z uporabo krmilne opreme in GSM telemetrije je Komunala Novo mesto vzpostavila zanesljiv nadzorni sistem, ki obsega 14 čistilnih naprav in čez 70 črpališč, se pa ta obseg še povečuje. Takšna ureditev omogoča hitro odzivanje na alarmna stanja, natančen monitoring okoljskih parametrov in dolgoročno optimizacijo stroškov obratovanja.
V podjetju Telem d.o.o. imamo dolgoletne izkušnje z načrtovanjem in izvedbo kompleksnih sistemov avtomatizacije, telemetrije in procesnega vodenja v vodovodnem ter kanalizacijskem sektorju. Naše rešitve, ki temeljijo na sodobni krmilni opremi in naprednih nadzornih sistemih, zagotavljajo zanesljivost, energetsko učinkovitost in popoln nadzor nad vašo infrastrukturo.
Če načrtujete posodobitev obstoječih objektov ali izvedbo novega projekta na področju čistilnih naprav in črpališč, vas vabimo, da nas kontaktirate. Skupaj bomo poiskali optimalno tehnološko rešitev, prilagojeno vašim specifičnim potrebam. Za več informacij o naših referencah in storitvah obiščite našo spletno stran: www.telem.si
