Real-time ISO-skladen vgradni verifikator 1D, 2D in DPM kode.
ISO/IEC 15415, ISO/IEC 15416 in TR 29158 skladnost
Linijsko preverjanje črtnih kod v realnem času 1D, 2D in DPM
Podpira kodo 128, podatkovno matriko Data Matrix, QR kodo in DPM
Izredno visoka hitrost pregleda do 1000 kod na minuto
Enostavna nastavitev z avtomatskim kalibracijskim čarovnikom in OMRON WebLink vmesnikom
Kompaktna zasnova za enostavno integracijo s PLC-ji

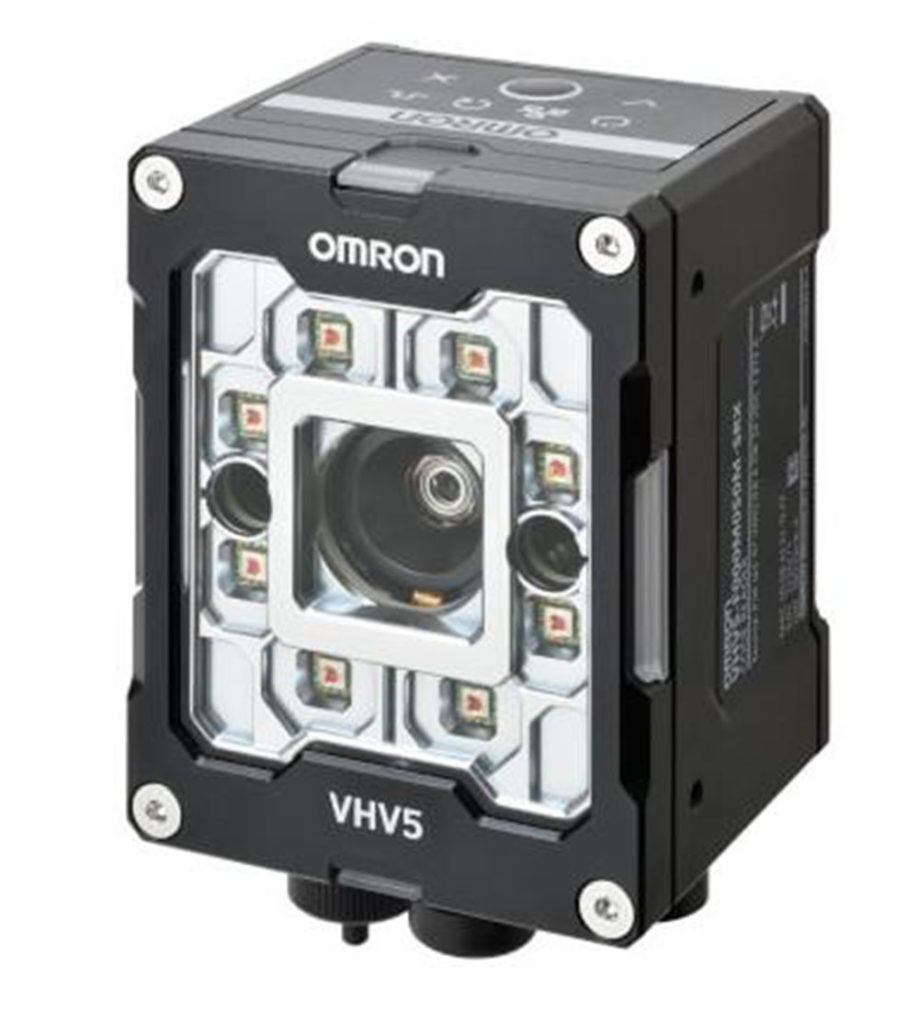

VHV5 vgradni verifikator omogoča real-time hitro preverjanje 1D, 2D in DPM kod, neposredno na vaši proizvodni liniji. V skladu s standardi ISO/IEC 15415, 15416 in TR 29158 zagotavlja, da je vsaka natisnjena koda skenirana, skladna in sledljiva, kar vam pomaga zmanjšati proizvodno tveganje in zagotoviti globalne standarde kakovosti.
Značilnosti

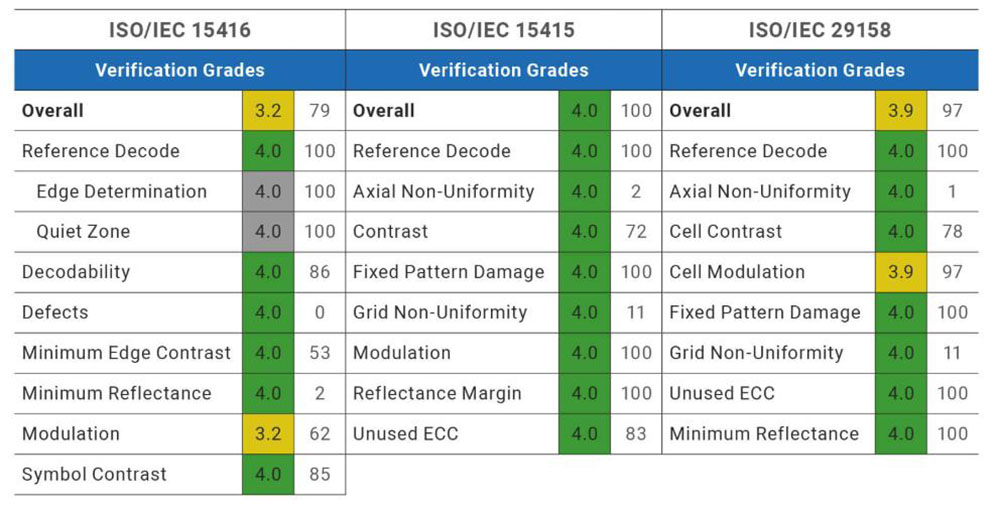

Preverjanje na podlagi standardov, ki jim lahko zaupate
VHV5 vgradni verifikator je zasnovan tako, da podpira najpomembnejše globalne standarde za preverjanje črtnih kod, kar zagotavlja, da so vaše kode skladne, kakovostne in pripravljene za dobavno verigo.
ISO/IEC 15416 preverja kakovost tiska 1D črtnih kod, kot sta Koda 128 in UPC, z analizo jasnosti tiska in napak
ISO/IEC 15415 ocenjuje 2D kode, kot so podatkovna matrika in QR kode, tako da preverja velikost in jasnost
ISO/IEC TR 29158 uporablja klasifikacijo za kode, označene neposredno na delih, z uporabo laserja, igličnega označevalnika ali brizgalnega tiskalnika, kar se vse uporablja v industrijskih aplikacijah
S skladnostjo z navedenimi standardi VHV5 zagotavlja dosledne in zanesljive rezultate preverjanja v celotnem proizvodnem okolju.

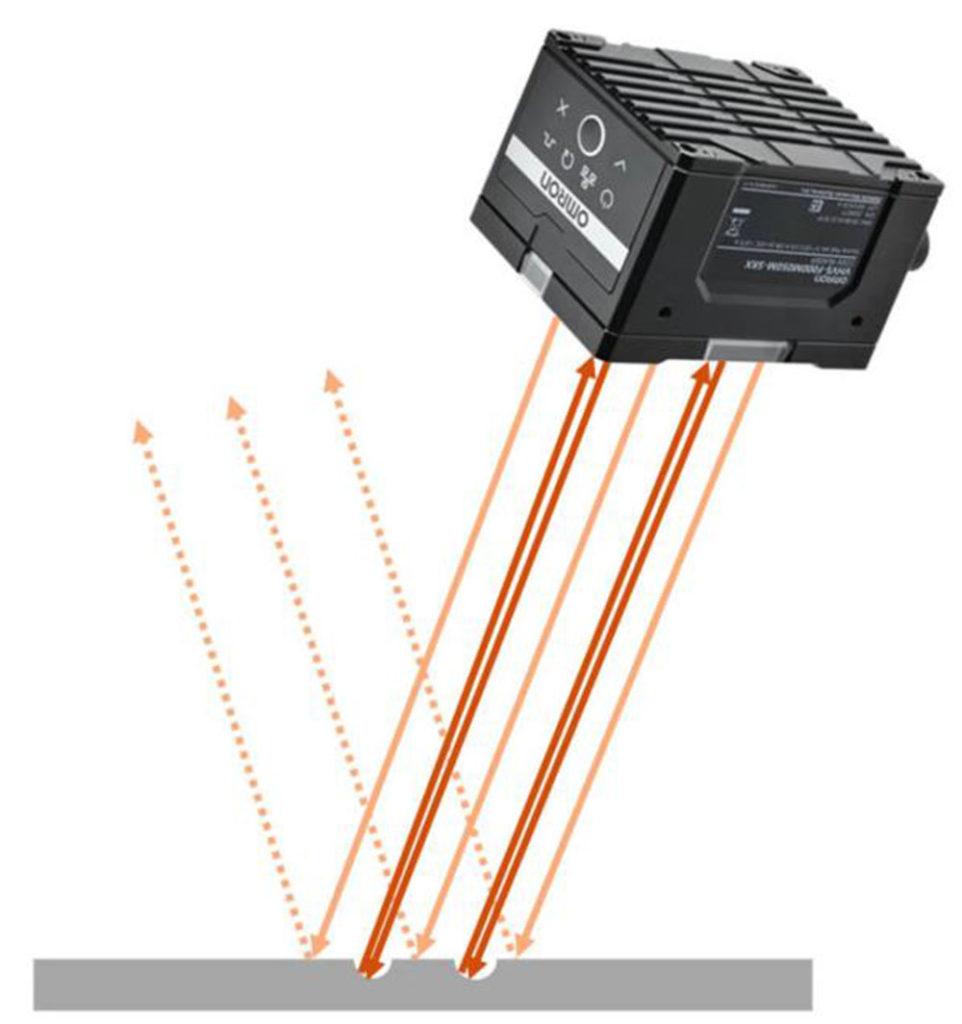

Tehnične prednosti nagnjene koaksialne osvetlitve za linijsko preverjanje črtne kode
Povečan kontrast na odsevnih površinah
Nagnjena koaksialna osvetlitev zmanjša zrcalni blesk na sijočih ali odsevnih površinah, kar izboljša zaznavanje robov in natančnost gradacije 1D in 2D kode
Izboljšana berljivost kod z nizkim kontrastomDPM
Kotna osvetlitev poudari subtilne razlike v gostoti tiska in teksturi ozadja, zaradi česar je kode z nizkim kontrastom lažje preveriti kot pri standardni osvetlitvi.
Optimizirano za DPM kode
Nagnjena koaksialna osvetlitev je koristna za aplikacije DPM z nepravilnostmi na površini, saj zagotavlja enakomerno osvetlitev pod velikim kotom, ki izboljša jasnost in kontrast oznak, hkrati pa ohranja mikro značilnosti.
Kompaktna in prilagodljiva integracija
Nagnjena osvetlitev omogoča bolj kompaktno mehansko površino kot tradicionalna kupolasta ali razpršena osvetlitev, kar poenostavi integracijo v omejena ali večlinijska produkcijska okolja.

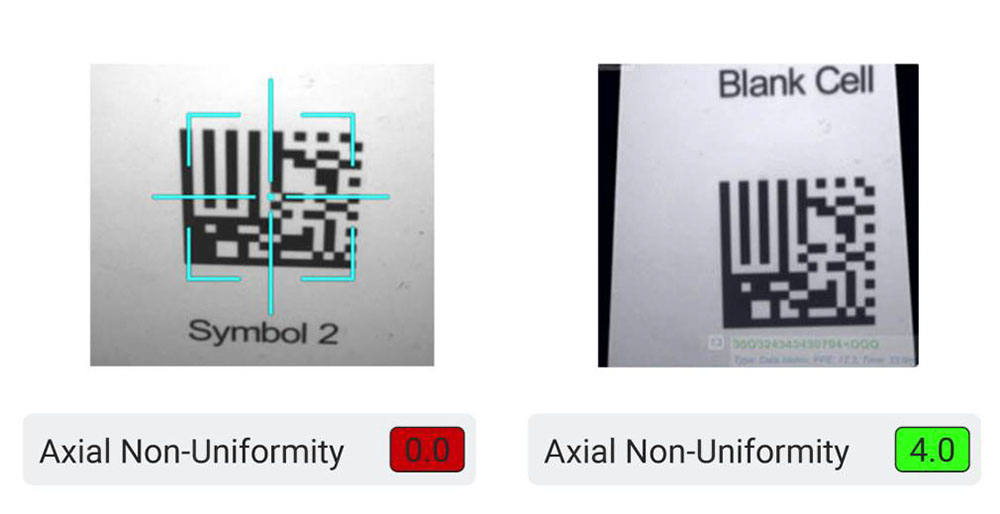

Napredna tehnologija »Unwarp transformacije« za natančno aksialno neenakomernostno gradiranje
OMRON VHV5 uporablja napredno tehnologijo »unwarp transformacije« za digitalno izravnavo črtnih kod, zajetih na poševnih ali ukrivljenih površinah, s čimer popravi popačenja, da se mreža modulov natančno ujema z geometrijo kode za zanesljivo gradiranje.
Zakaj je to pomembno
Aksialna neenakomernost je ključni parameter ocenjevanja za 2D kode, kot je Data Matrix, ki meri, kako enakomerno so moduli razporejeni, in če kodo gledamo pod kotom, lahko ta razmik popačimo in znižamo oceno. Z uporabo unwarp transformacije se popačenje mreže popravi tako, da odraža pravo obliko kode, aksialno neenakomerno gradiranje postane natančnejše in preprečuje lažne napake, preverjanje pa ostaja zanesljivo pri ukrivljenih ali poševnih kodah, kar je še posebej dragoceno v aplikacijah z omejenim prostorom v farmacevtski industriji, industriji medicinskih pripomočkih in elektronski industriji, kjer se uporablja nagnjena koaksialna osvetlitev.

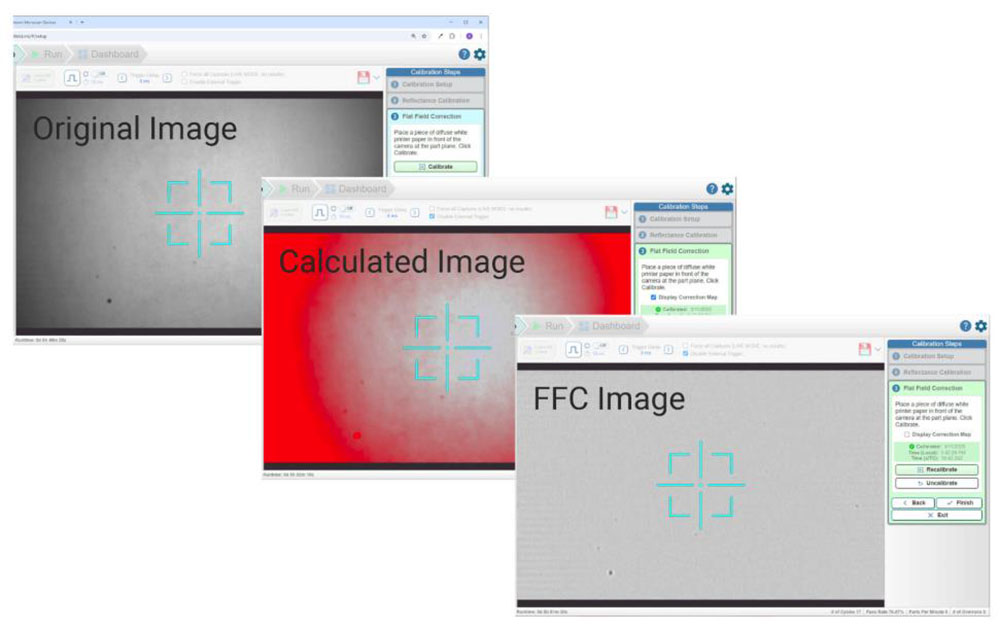

Korekcija ravnega polja za dosledno in natančno preverjanje črtne kode
Natančno preverjanje črtne kode zahteva dosledno kakovost slike v celotnem vidnem polju, zato OMRON VHV5 uporablja napredno korekcijo ravnega polja (FFC), da ohranja enakomerno osvetlitev in odzivnost pikslov ter preprečuje napake pri barvni korekciji.
Kako procesira
Korekcija ravnega polja kompenzira osvetlitev in neskladnosti v objektivu, ki povzročajo senčenje robov, s čimer preprečuje, da bi spremembe svetlosti popačile parametre za preverjanje ključa, kot so kontrast, kakovost robov in modulacija, zlasti pri necentraliziranih črtnih kodah.
Kako pomaga
Enakomerna osvetlitev zagotavlja enakomerno osvetljenost po celotni sliki, preprečuje napačno barvno korekcijo zaradi svetlobnih artefaktov in zagotavlja stabilno, ponovljivo preverjanje za vsako kodo na različnih velikostih nalepk, materialih in položajih. S Flat Field Correction naš VHV5 zagotavlja, da je vsaka koda, ne glede na to, kje se pojavi v okvirju, ocenjena pod enakimi pogoji.

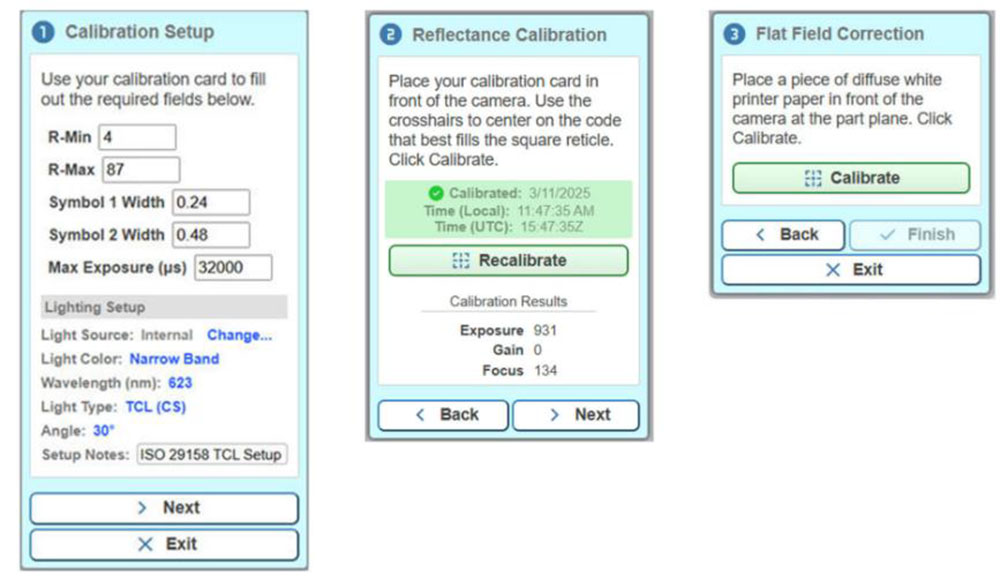

Poenostavljena kalibracija z navodili korak za korakom
VHV5 ima intuitiven kalibracijski čarovnik, ki vas vodi skozi natančen, tristopenjski postopek za zagotovitev optimalne učinkovitosti preverjanja v kateremkoli okolju.
Nastavitev kalibracije: Vnesite vrednosti kalibracijskih kartic in prilagodite tip osvetlitve, kot in valovno dolžino
Kalibracija odbojnosti: Samodejno optimizira osvetlitev, ojačitev in fokus za različne materiale
Kalibracija delov: Nastavitve natančno prilagodite z uporabo pravega proizvodnega dela za dosledne rezultate
S poravnavo križca na zaslonu, avtomatiziranimi povratnimi informacijami in jasnimi kazalniki uspeha čarovnik poenostavi napredno nastavitev za vse uporabnike, prihrani čas in poveča zaupanje pri vsakem preverjanju.

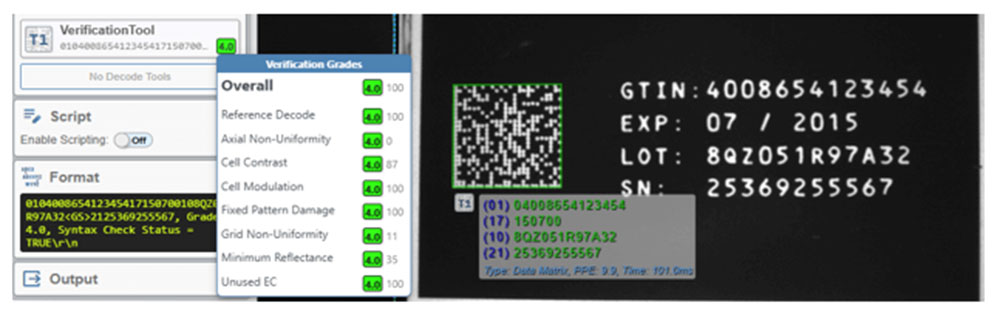

Vgrajeno GS1 preverjanje sintakse za pametnejšo skladnost
OMRON VHV5 presega standarde ISO z vgrajenim GS1 preverjanjem sintakse, ki analizira kodirane podatke, preverja identifikatorje aplikacij (AI), formate in dolžine glede na GS1 standarde ter zajame napake pri oblikovanju, preden kode dosežejo stranke ali regulatorje.
Ključne prednosti:
Samodejno zaznavanje napak GS1 podatkovne strukture za preprečevanje napak pri oblikovanju
Zagotavlja celovitost podatkov in skladnost z zakonodajo, idealno za farmacijo, industrijo medicinskih pripomočkov in ostalo
Zmanjšuje draga vračila in zamude pri dobavi
Možna brezhibna integracija z ISO ocenjevanjem
Podpira razvoj GS1 standardov in zagotavlja dolgoročno skladnost
Uporaba

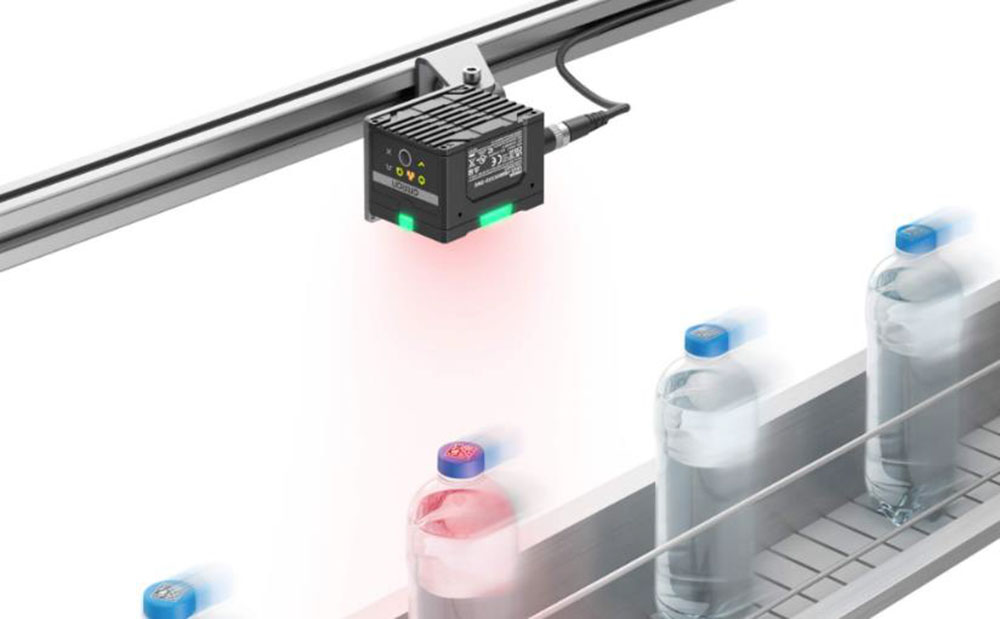

VHV5 linijsko preverjanje nalepk za hitre polnilne linije
V hitrih proizvodnih okoljih OMRON VHV5 omogoča zanesljivo in v realnem času omogočeno preverjanje črtnih kod na premikajočih, ukrivljenih plastičnih posodah, kar podpira sledljivost, skladnost in preprečevanje odpoklica.
Ključne funkcije aplikacije:
Hitroserijsko linijsko preverjanje v realnem času preverja 1D in 2D črtne kode brez upočasnitve linije
ISO/IEC 15416 in 15415 za zagotavljanje preglednosti in skladnosti dobavne verige
Kompaktna in enostavna zasnova se prilega obstoječim transportnim sistemom
Avtomatizirana kalibracija uporablja vgrajen čarovnik za optimizacijo jasnega in doslednega zajema slike
WebLink brskalnik, vmesnik, za spremljanje in odpravljanje težav z vsake naprave, brez potrebe po namestitvi programske opreme
Zaznavanje napak in poročanje za odkrivanje nepravilne usklajenosti oznak in zmanjševanje ponovnega procesa

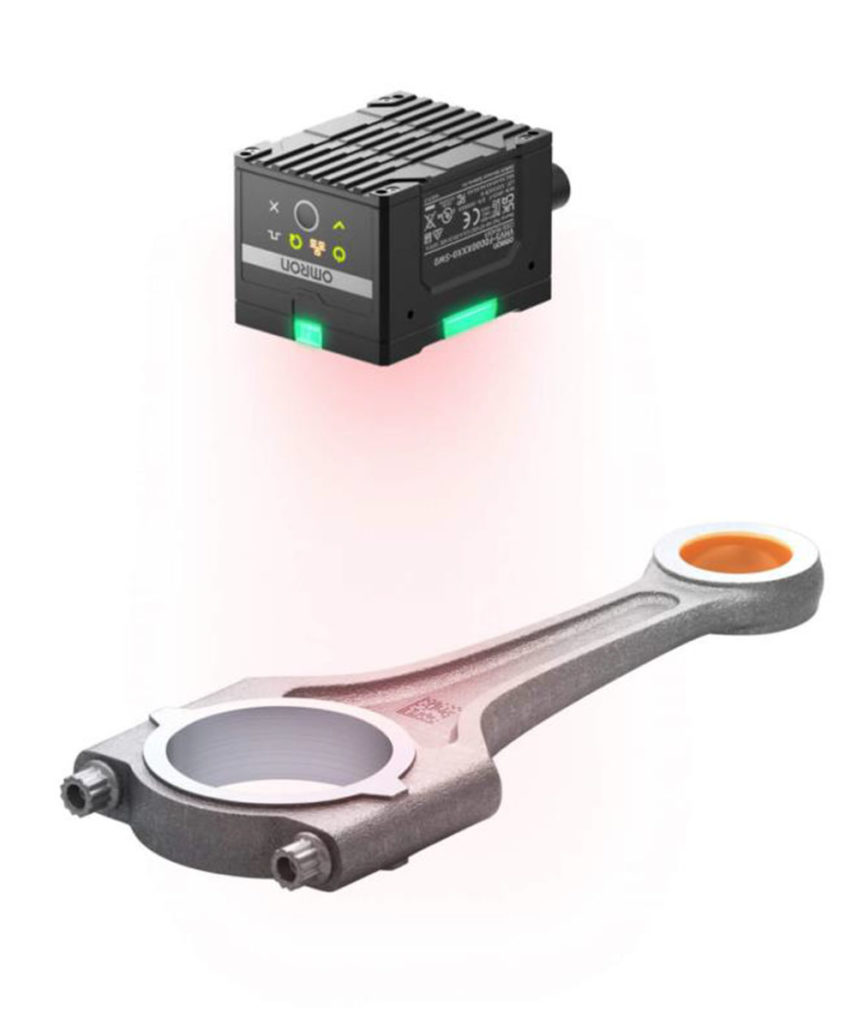

VHV5 linijsko preverjanje DPM na kovinskih komponentah
OMRON VHV5 zagotavlja natančno preverjanje DPM podatkovne matrike na ulitih in obdelanih kovinskih delih za avtomobilsko in težko proizvodnjo.
Ključne funkcije aplikacije:
Preverjanje kode DPM na kovinskih površinah izdelanih z jedkanjem in s kovanjem, z nizkim kontrastom
Skladnost s TR 29158 (AIM DPM) za zanesljivo ocenjevanje kod na neoznačenih površinah
Nagnjena koaksialna osvetlitev (TCL), ki zmanjšuje bleščanje za natančno barvno korekcijo
»Unwarp transformacija« za površinsko popačenje za izboljšanje aksialne enakomernosti in natančnosti gradiranja
Kompaktna oblika, ki se zlahka namesti v ozkih prostorih in je idealna za avtomobilsko montažo
Brez dotikanja in pavze v liniji za preverjanje vsakega dela v gibanju, brez upočasnitve proizvodnje
Popolna sledljivost in revizijsko beleženje za ustvarjanje podrobnih poročil o preverjanju

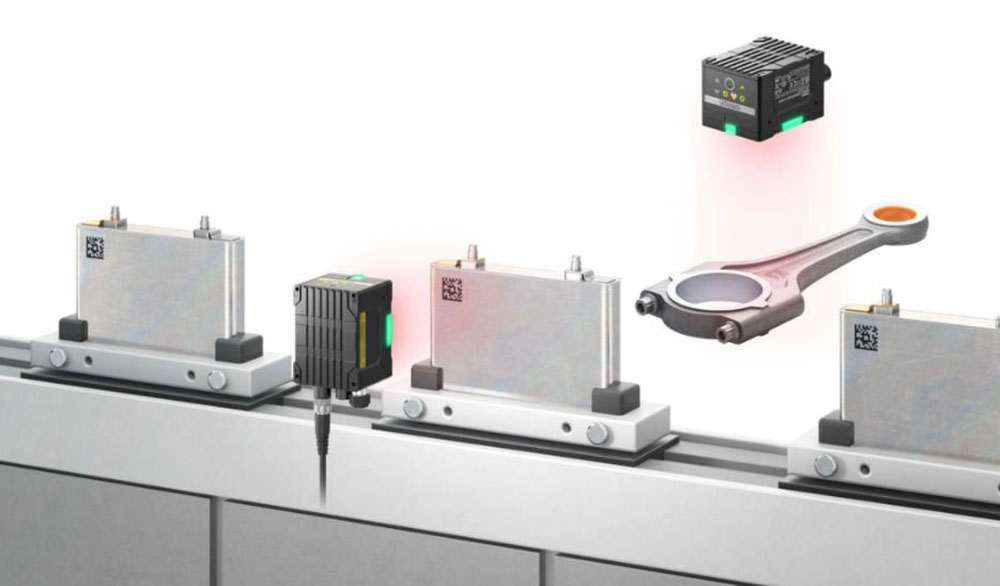

VHV5 linijsko preverjanje sledljivosti baterij in elektronike EV
VHV5 omogoča zanesljivo linijsko preverjanje 2D Data Matrix kode na kovinskih in reflektivnih baterijskih celicah, kar zagotavlja skladnost z zahtevami sledljivosti in zmanjšuje tveganje za težave s kakovostjo v nadaljevanju.
Ključne funkcije aplikacije:
Natančno preverjanje kovinskih površin za preverjanje 2D kod na kovinskih ohišjih baterij in drugih odsevnih delih
TR 29158 (AIM DPM) podpora za ocenjevanje, ki zagotavlja zanesljivo oceno kakovosti za neposredne ocene delov (DPM)
Visokohitrostne in prepustne linije, idealne za hitre in avtomatizirane linije za sestavljanje baterij
Nagnjena koaksialna osvetlitev za odbojni nadzor, ki zmanjšuje bleščanje in zrcalni odboj
Kompaktna oblika, ki se zlahka prilega med transportne tire ali v ohišja strojev
Zaznavanje napak pred končno sestavo za zgodnje odkrivanje neberljivih kod ali slabe kakovosti kod
Spletna konfiguracija (WebLink), ki omogoča hitro namestitev, brez dodatne namestitve programske opreme
